Правильный выбор выездных ворот определяет безопасность и комфорт въезда на территорию на десятилетия вперед. Качественный монтаж откатных ворот обеспечивает их бесперебойное движение даже при резких перепадах температур и обильных зимних снегопадах. По статистике, около 80% всех поломок откатных систем происходят из-за проседания фундамента и ошибок при установке роликовых опор. Подробное руководство подскажет, как правильно установить откатные ворота: особенности монтажа зависят от типа почвы и массы всей конструкции. Логичное понимание всех технологических процессов позволит сэкономить бюджет и избежать дорогостоящих переделок.
Конструктивные особенности и суть работы откатных систем
Консольный тип — самый надежный и удобный вариант современных откатных ворот. Направляющая шина приваривается к нижней части рамы, а сама конструкция перемещается по роликовым опорам, зафиксированным на бетонированном основании. При таком подходе в самом проеме отсутствуют верхние или нижние направляющие рельсы, что позволяет проезжать автотранспорту любой высоты. Зазор между полотном и дорогой избавляет от необходимости чистить снег перед каждым выездом.
Существуют три главных типа откатных систем: консольные, подвесные и рельсовые. В консольном варианте нагрузка от полотна передается через ролики на массивный фундамент, расположенный сбоку от проезда. Когда я впервые устанавливал такой каркас, я оценил главное преимущество отсутствия нижнего рельса: грязь и опавшие листья абсолютно не мешают движению створки.
Кому подходит самостоятельный монтаж ворот
Грамотно спланированная установка откатных ворот своими руками оптимальна для хозяев загородных коттеджей, дачников и частных строителей. На загородном участке консольные ворота существенно экономят полезную площадь перед въездом, ведь полотно аккуратно сдвигается вдоль забора.
Ключевые категории владельцев и требования к объекту:
- Владельцы частных домов с ограниченной зоной перед въездной группой
- Дачники, планирующие надежно обезопасить свой участок от посторонних
- Мастера, желающие освоить качественный монтаж ворот под ключ
- Хозяева территорий с высоким уровнем грунтовых вод, требующих надежного фундамента
- Владельцы габаритного автотранспорта и микроавтобусов
- Собственники, планирующие последующую автоматизацию въезда с помощью электропривода
- Рачительные хозяева, желающие лично контролировать качество заливки основания
Фундаментальные принципы устойчивости и точности
Долговечность консольной конструкции полностью зависит от геометрии фундамента и жесткости противовеса. Длина хвостовой части (противовеса) должна составлять не менее 33–50% от ширины светового проема. Если шириной проема выступают 4 метра, то полная длина ворот со сдвижной частью составит не менее 6 метров. Любая экономия на длине противовеса приводит к быстрой поломке роликов.

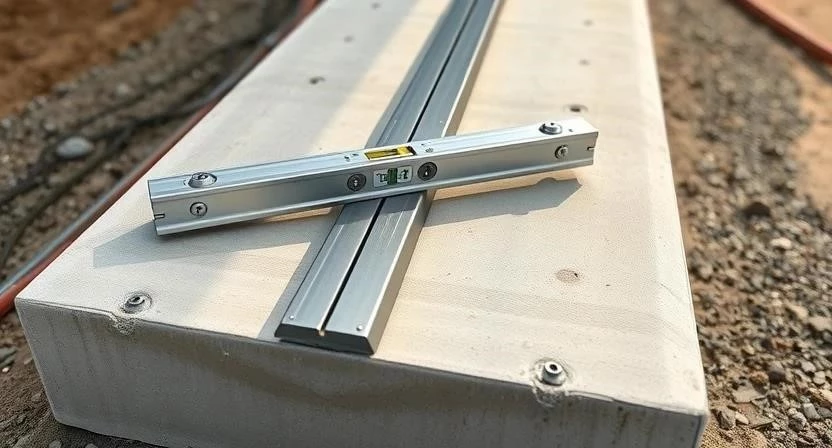

Использование лазерного или гидравлического уровня — обязательное условие на всех этапах работы. Перепад высот между площадками роликовых кареток не должен превышать 1 миллиметра. Бетонное основание заливают на глубину, превышающую уровень промерзания грунта в данном регионе, что предотвращает морозное пучение конструкции весной.
Полный комплект материалов и инструментов
Для качественной сборки требуется заранее подготовить комплекс строительных материалов, профильного металлопроката и специализированной фурнитуры. Правильный выбор комплектующих гарантирует плавность хода и стойкость к ветровым нагрузкам.
Перечень необходимых материалов и оборудования:
- Профильная труба 60х40 мм для создания внешнего несущего каркаса
- Профильная труба 20х20 мм или 40х20 мм для внутренней обрешетки жесткости
- Направляющая шина соответствующего сечения и длины
- Роликовые опоры с качественными запрессованными подшипниками
- Верхний и нижний улавливатели с резиновыми или полимерными бамперами
- Поддерживающий кронштейн с ролика от бокового качения
- Швеллер №16 или №20 в качестве закладного элемента фундамента
- Арматура диаметром 12–14 мм для формирования армокаркаса
- Бетонная смесь марки M250–M300, просеянный песок и щебень
- Электропривод, зубчатая рейка и комплект автоматики
Технология установки откатных ворот требует наличия инверторного сварочного аппарата, болгарки с отрезными дисками, мощного шуруповерта и строительного уровня длиною от 1,5 метров.
| Наименование | Тип / Характеристика | Назначение | Количество | Примечание |
|---|---|---|---|---|
| Швеллер | №16 – №20 | Закладная деталь фундамента | 1/2 ширины проема | Горячекатаный стальной |
| Арматура | А3 Ø12-14 мм | Каркас фундамента | 15–20 метров | Приваривается к швеллеру |
| Профиль стальной | 60х40х2 мм | Внешняя рама створки | По размеру ворот | Очистить от ржавчины |
| Комплект фурнитуры | До 400–500 кг | Направляющая, ролики, ловители | 1 комплект | Подбирать по весу створки |
| Электропривод | 220В с блок-управлением | Автоматизация движения | 1 шт. | С запасом по мощности |
Технология установки откатных ворот: этапы работ
Грамотный монтаж откатных ворот пошагово начинается с подготовительных земляных работ и формовки силового основательного фундамента.
- Разметка линии движения ворот и подготовка траншеи вдоль забора длиной в половину проема и глубиной 1,2–1,5 метра.
- Сборка закладного элемента: приварка к швеллеру вертикальных отрезков арматуры, связанных горизонтальными перемычками.
- Установка швеллера в траншею строго по уровню заподлицо с финишным покрытием въезда и последующая заливка бетоном.
- Технологический перерыв: выдержка бетонной смеси в течение 10–14 дней до набора проектной прочности.
- Сварка внешнего рамочного каркаса и внутренний монтаж ребер жесткости с приваркой нижней направляющей шины.
- Зачистка сварочных швов, обработка металла обезжиривателем, нанесение антикоррозийного грунта и покраска эмалью.

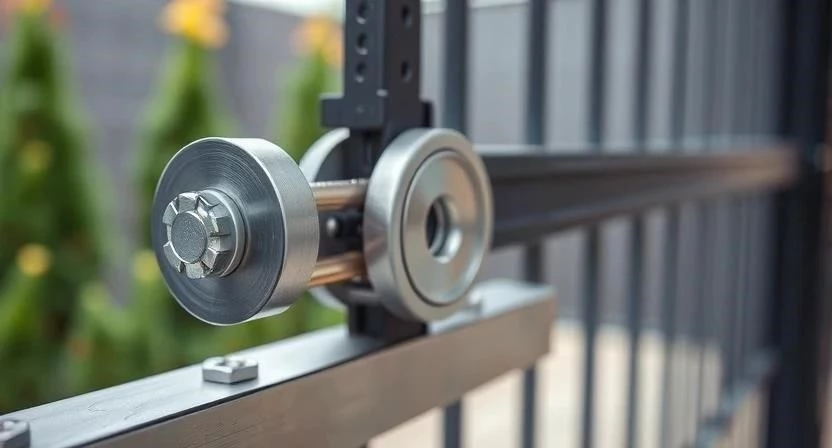

- Закрепление роликовых кареток на швеллере с помощью регулировочных площадок и выставление общего горизонта.
- Надвигание полотна ворот на роликовые каретки с последующей настройкой высоты и зазоров.
- Установка верхнего поддерживающего кронштейна, нижнего и верхнего улавливателей на ответном столбе.
На одном из прошлых объектов я применил регулировочные площадки на шпильках, благодаря чему сумел идеально выставить горизонталь створок всего за пятнадцать минут. Без таких площадок приварка роликов напрямую к швеллеру лишает вас возможности быстро устранить последствия зимнего пучения грунта.
| Этап | Основная задача | Ключевые детали | Длительность | Контрольный параметр |
|---|---|---|---|---|
| 1. Фундамент | Разработка грунта и бетонирование | Заглубление ниже промерзания | 1–2 дня | Горизонт швеллера по уровню |
| 2. Сушка | Набор прочности бетоном | Защита от пересыхания | 10–14 дней | Отсутствие трещин |
| 3. Сварка | Изготовление несущей рамы | Сварка каркаса и направляющей | 1–2 дня | Диагонали рамы равны |
| 4. Покраска | Антикоррозийная защита | Грунтовка в 2 слоя + эмаль | 1–2 дня | Равномерность покрытия |
| 5. Сборка | Установка створки и настройка | Монтаж кареток и ловителей | 1 день | Плавность manual-хода |
Практическая регулировка и проверка хода
После завершения основных сборно-монтажных процедур начинается не менее важная фаза пусконаладки. Правильная установка ворот на даче требует тщательной проверки плавности движения вручную до момента подключения автоматического привода.
Последовательность проверочных шагов:
- Ручная прокатка створки от крайнего открытого положения до полного закрытия без применения чрезмерных усилий.
- Оценка плавности захода концевого ролика в нижний ловитель с приподниманием края створки на 3–5 миллиметров.
- Контроль зазора между нижним краем полотна ворот и дорожным покрытием по всей длине проезда.
- Проверка отсутствия поперечного люфта и затирания лакокрасочного покрытия в верхнем направляющем кронштейне.
- Замер параллельности полотна ворот существующей линии забора во всех положениях.
Во время проверки я проверил точность совпадения концевого ролика и нижнего ловителя: если створка не опирается на ловитель в закрытом состоянии, роликовые опоры испытывают постоянную статическую перегрузку и быстро деформируются.
Контроль качества и тестирование автоматики
Контролировать монтаж ворот на участке необходимо на каждом этапе производства. При подключении электропривода важно следить за правильностью выставления зазора между ведущей шестерней и зубчатой рейкой.
Зазор между зубчатой рейкой и шестеренкой привода должен составлять строго 1–2 миллиметра. Если рейка будет давить на шестерню всей массой створки, редуктор привода выйдет из строя за первый сезон эксплуатации. Я всегда проверяю срабатывание фотоэлементов безопасности: при появлении препятствия во время закрытия полотно должно моментально остановиться и начать движение в обратную сторону.
| Период | Объект проверки | Нормативный показатель | Действие при отклонении | Инструмент |
|---|---|---|---|---|
| При монтаже | Геометрия рамы ворот | Разница диагоналей до 2 мм | Рихтовка и перепроварка | Рулетка, угольник |
| Ежемесячно | Чистота направляющей шины | Отсутствие мусора и льда | Механическая очистка | |
| Раз в 6 месяцев | Затяжка гаек на каретках | Плотное прилегание шпилек | Подтягивание ключом | Гаечный ключ 19–24 мм |
| Раз в 6 месяцев | Зазор зубчатой рейки | Зазор 1,5 мм по всей длине | Регулировка бобышек | Набор щупов |
| Ежегодно | Состояние лакокрасочного слоя | Отсутствие очагов ржавчины | Зачистка и подкраска | Кисть, грунт-эмаль |
Типичные ошибки при монтаже и способы их избежать
Ошибки при самостоятельном строительстве способны свесть на нет все финансовые вложения. Ошибки при проектировании и сборке приводят к перекосам, шумной работе и клину системы.
Распространенные промахи новичков:
- Монтаж закладного швеллера на нерасчетную мелкую глубину выше точки промерзания почвы
- Неправильный выбор мощности фурнитуры без учета ветровой нагрузки на сплошное полотно
- Отсутствие технологического зазора между зубчатой рейкой и приводной шестерней
- Использование некачественного металла или отказом от антикоррозийного грунтования
- Смазывание роликов и внутренней поверхности направляющей балки густыми смазками
- Закрепление роликовых кареток прямой сваркой к швеллеру без регулировочных платформ
Практические рекомендации для долговечности
Опытные мастера знают важный лайфхак: никогда не закладывайте солидол, литол или любую другую густую смазку внутрь направляющей шины! Смазка активно собирает песок, пыль и мелкий гравий. В результате образуется абразивная паста, которая за пару месяцев полностью уничтожает подшипники качения.
Качественная герметизация торцов направляющей шины специальными защитными заглушками из резины или металла предотвращает набивание снега зимой. На личном опыте я убедился, что установка защитных заглушек экономит массу времени во время сильных метелей, когда снег забивает каретки.
Сроки выполнения монтажных работ
Полный цикл монтажных работ с нуля занимает от 14 до 20 дней. Основной временной интервал расходуется на естественное высыхание и кристаллизацию бетонной массы в фундаменте.
Непосредственно земляные и сварочные работы выполняются быстро. Земляные работы и бетонирование швеллера занимают 1–2 дня. Изготовление, грунтовка и обшивка полотна требуют 2–3 дней. Финишный монтаж конструкции, выравнивание кареток и подключение автоматики занимают ровно 1 рабочий день.
Сравнение откатных ворот с альтернативными решениями
Распашные системы традиционно обходятся дешевле при покупке, но требуют расчистки огромной площади двора для открытия створок. Подвесные откатные конструкции весьма надежны, однако ограничивают въезд транспорта по высоте верхней балкой.
Консольная установка ворот на частном участке признана наиболее универсальным методом. Подобная конструкция совмещает неограниченную высоту проезда, высокую стойкость к взлому и минимальные требования к обслуживанию в зимний период.
| Тип конструкции | Преимущества | Недостатки | Сложность монтажа | Рекомендация |
|---|---|---|---|---|
| Консольные откатные | Нет ограничений по высоте, не нужно чистить снег | Нужно место для отката вдоль заборной линии | Средняя / Высокая | Идеально для коттеджей и дач |
| Подвесные откатные | Высокая ветроустойчивость, простота кареток | Ограничение проезда по высоте верхним рельсом | Средняя | Для промышленных объектов |
| Откатные по рельсу | Компактный противовес, простота рамы | Требуется постоянная чистка нижнего рельса | Низкая / Средняя | Для регионов без снежных зим |
| Классические распашные | Низкая цена комплектующих, легкий монтаж | Требуют много места во дворе, боятся ветра | Низкая | При ограниченном бюджете |
| Роллетные въездные | Максимальная компактность, эстетика | Низкая взломостойкость, ограничение по высоте | Средняя | Для закрытых дворов и гаражей |
Ответы на популярные вопросы по монтажу ворот
Какой глубины должен быть фундамент под откатные ворота?
Глубина заложения фундамента под закладной швеллер должна превышать нормативную глубину промерзания почвы в вашем регионе. В большинстве средних полос этот параметр составляет от 1,2 до 1,5 метров.
Можно ли собрать откатные ворота без использования сварки?
Да, на рынке представлены сборные комплекты каркасов на болтовых и клепаных соединениях. Однако сварная монолитная конструкция из профилированной трубы остается наиболее прочной и долговечной.
Какое расстояние должно быть между роликовыми каретками?
Расстояние между центрами роликовых опор должно быть максимально возможным на длине закладного швеллера и составлять не менее 33% (а лучше 50%) от ширины светового проема ворот.
Зачем нужны регулировочные площадки под ролики?
Они позволяют точно регулировать положение створки по высоте и горизонтали с помощью шпилек и гаек, что нивелирует сезонные подвижки почвы без срезания сварных швов.
На какой высоте монтируется нижний улавливатель?
Улавливатель монтируется так, чтобы концевой ролик при заезде приподнимал полотно ворот на 3–5 мм, полностью снимая статическую нагрузку с роликовых опор в закрытом состоянии.
Сколько стоит профессиональный монтаж ворот под ключ?
Если заказывать монтаж ворот цена работы специалистов обычно составляет от 20% до 30% от общей стоимости фурнитуры, автоматики и материалов.
Нужно ли смазывать направляющую балку изнутри?
Нет, категорически нельзя. Густая смазка смешивается с пылью и песком, превращаясь в абразивный состав, который стремительно разрушает подшипники на роликах.
Какая минимальная длина пространства требуется для отката ворот?
Для свободного отката полотна требуется расстояние вдоль забора, равное полной длине ворот с противовесом (ширина проема плюс 50%). Для 4-метрового проезда требуется не менее 6 метров свободного забора.
