Смещение и размыв почвы на склонах с уклоном более 8 градусов приводит к ежегодной потере до 30% плодородного слоя. Без специального укрепления рельефа садоводы теряют не только земли, но и рискуют целостностью надворных построек. Правильно спроектированная подпорная стенка на участке решает эту проблему раз и навсегда, превращая неудобный косогор в терассированный сад. Различные виды подпорных стенок позволяют удерживать тонны грунта, защищая территорию от оползней и создавая выразительный ландшафтный дизайн.
Сущность подпорных конструкций и их роль в ландшафтном дизайне
Инженерно-архитектурное сооружение удерживает массив грунта от обрушения на уклонах, крутосклонах и оврагах. В ландшафтном дизайне подпорная конструкция выполняет сразу две задачи: декоративную и утилитарную. Без нее невозможно грамотное зонирование сложного рельефа.
Конструктивно сооружение состоит из трех ключевых частей: фундамента, тела стенки и дренажной системы. Я заметил, что начинающие строители часто забывают про подпочвенный водоотвод, из-за чего верхняя часть конструкции разрушается уже после первого осенне-весеннего цикла промерзания.
Типы рельефа и цели владельцев участков
Перепад высот на загородном наделе создает серьезные сложности при строительстве дома и закладке сада. Сооружение необходимо в следующих ситуациях:
- Наличие естественного склона с крутизной более 10–15 градусов.
- Размещение участка вблизи оврагов, рек или озер с подвижными грунтами.
- Желание владельца сделать многоярусное террасирование для эстетики.
- Необходимость защиты нижних уровней от вымывания дождевыми потоками.
Для ровных наделов возведение низких подпорных элементов высотой до 30–40 сантиметров подбирают ради создания приподнятых клумб, альпинариев и стильных придомовых зон отдыха.
Физика удержания грунта, распределение нагрузок и роль дренажа
На сооружение воздействуют две основные силы: опрокидывающее давление грунта сзади и удерживающий вес самого сооружения. Чем выше горизонтальная граница засыпки, тем сильнее гидростатическое и механическое давление. Для предотвращения сдвига толщину основания делают широкой, а саму стенку слегка наклоняют в сторону удерживаемого массива (на 10–15 градусов).
Скопление воды за стеной резко увеличивает давление на конструктив. Подземная влага и замерзающие пучинистые почвы буквально выдавливают массив наружу. Гидроизоляция и щебеночный дренаж снижают нагрузку на 60–70%, отводя талые и дождевые воды в сторону от фундамента.
Материалы, инструменты и геосинтетика для строительства
Выбор элементов зависит от высоты перепада, бюджета и общей концепции территории. Подпорная стенка из камня выглядит максимально естественно, однако требует навыков подгонки элементов. Подпорная стенка из бетона считается самой надежной и долговечной для высоких террас.
Для работы понадобятся: лопаты, бетономешалка, строительный уровень, геотекстиль, перфорированные трубы дренажа, щебень фракции 20-40 мм, арматура и опалубочные щиты. Георешетка и геотекстиль предотвращают смешивание дренажного щебня с землей и армируют заднюю засыпку.
Таблица 1: Сравнение материалов по стоимости, долговечности и сложности монтажа
| Материал | Срок службы (лет) | Относительная цена | Сложность монтажа | Особенности применения |
|---|---|---|---|---|
| Монолитный бетон | 50–70 | Высокая | Высокая | Требует заливки фундамента и опалубки |
| Натуральный камень | 50–100 | Очень высокая | Высокая | Нужна кропотливая укладка элементов |
| Габионы | 30–50 | Средняя | Низкая | Отличный дренаж, не нужен фундаментальный барьер |
| Бетонные блоки | 30–40 | Средняя | Средняя | Быстрая сборка на растворе или «сухим» методом |
| Древесина (брус/бревно) | 10–15 | Низкая | Низкая | Требуется тщательная пропитка антисептиками |
Детальный алгоритм возведения от разметки до отделки
Методика возведения требует строгого соблюдения последовательности. Ошибки на этапе котлована приведут к кренy через пару лет. Ниже представлена проверенная техника строительства устойчивой стенки высотой 1 метр.
- Разметка территории при помощи колышков и натянутого шнура с учетом уклона.
- Выемка грунта под фундаментную траншею на глубину не менее 40–50 см.
- Укладка плотного геотекстиля на дно и стены траншеи с выпуском краев.
- Засыпание песчано-щебеночной подушки толщиной 20–30 см с послойным трамбованием.
- Монтаж дренажной перфорированной трубы под наклоном 2 градуса в сторону сброса воды.
- Устройство монолитного бетонного основания с армированием металлическим прутом.
- Возведение тела конструкции (кладка блоков, камня или заливка бетона в опалубку).
- Нанесение битумной гидроизоляции на заднюю стенку, контактирующую с землей.
- Обратная засыпка пространств за стеной щебнем и песчано-гравийной смесью.
- Укладка плодородного слоя почвы на верхнем ярусе и финишная облицовка фасада.
Пошагово для начинающих важно помнить: соотношение высоты к толщине стены для суглинков должно составлять 1:3, а для рыхлых песчаных грунтов — 1:2.
Таблица 2: План строительства подпорной стенки по этапам
| Этап работ | Ключевые действия | Необходимый материал | Контрольный параметр |
|---|---|---|---|
Практические способы возведения стенки
Существуют разные способы укрепления склонов. Конкретный выбор зависит от нагрузки и имеющихся материалов. Самостоятельно проще всего реализовать три базовые техники.
Когда я строил свою первую стенку из бутового камня, я использовал метод сухой кладки. В этом случае пустоты между камнями засыпаются смесью земли и семян многолетних растений. Корневая система со временем связывает блоки в единый монолит.

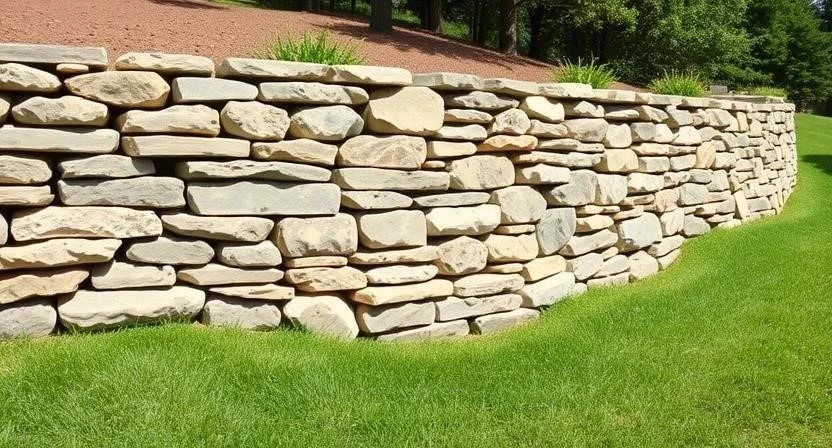

- Сухая каменная кладка: крупные валуны укладываются с перевязкой швов без цементного раствора, с наклоном в сторону склона.

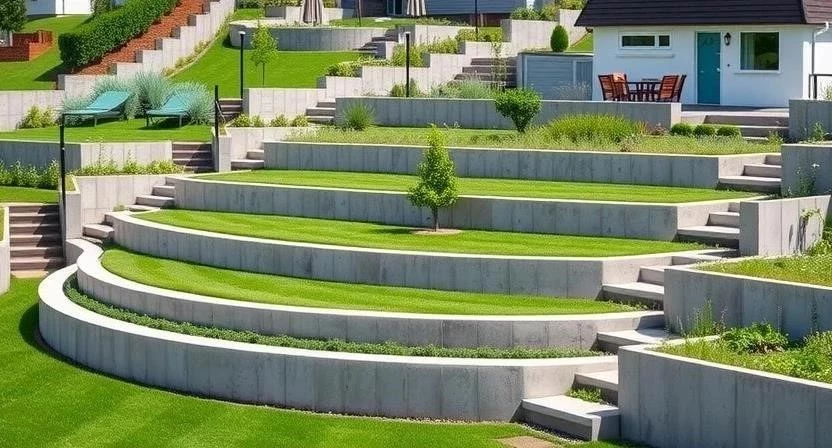

- Монолитное бетонирование: заливка смеси в деревянную опалубку с предварительной установкой армокаркаса и закладных пластиковых трубок для дренажа.

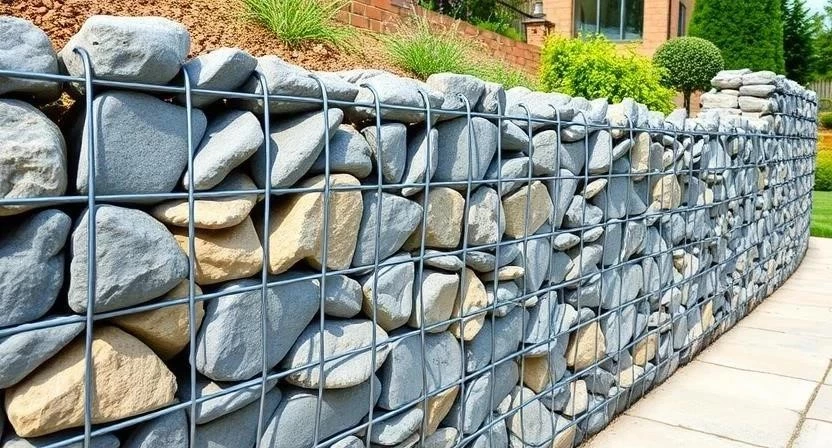

- Сборка из габионов: установка сетчатых металлических контейнеров и заполнение их крупным гранитом или карьерным бутом.
- Кладка из бетоноблоков: монтаж стеновых элементов на кладочный раствор с армированием каждого третьего ряда.
- Деревянный палисад: вертикальная установка обработанных брусьев, вкопанных в землю на одну треть своей длины.
Контроль устойчивости, угла наклона и работы гидроизоляции
Чтобы устройство подпорной стенки было надежным, следует систематически проверять геометрию конструкции во время строительства. Отклонения от вертикали контролируются строительным отвесом или пузырьковым уровнем через каждый уложенный ряд.
Мой личный опыт показал: сразу после сильного ливня необходимо проверить работу дренажных отверстий. Если из выводных трубок не течет вода, значит дренажная подушка заилилась или забилась землей, что создает опасное гидростатическое давление.
Таблица 3: Прогресс работ и проверка параметров по неделям
| Период | Реализуемый блок работ | Способ проверки | Критический допуск |
|---|---|---|---|
| Неделя 1 | Земляные работы, подготовка оснований | Нивелир, рулетка | Отклонение дна траншеи ≤ 1 см |
| Неделя 2 | Заливка фундамента, укладка дренажа | Пузырьковый уровень | Отклонение по горизонту 0 мм |
| Неделя 3 | Возведение тела стены на 50% высоты | Отвес, угломер | Уклон в сторону склона 10-15° |
| Неделя 4 | Завершение кладки, гидроизоляция задней грани | Визуальный осмотр, замер thickness | Сплошной слой мастики без пробелов |
| Неделя 5 | Засыпка щебнем, укладка грунта, тест дренажа | Проливка водой из шланга | Быстрый отток воды через дренаж |
Распространенные промахи при обустройстве подпорных стенок
Строители-новички часто допускают критические ошибки, приводящие к трещинам и обрушению сооружения. Ошибки в расчетах оборачиваются финансовыми потерями.
- Отсутствие заглубленного фундамента при высоте стены более 30 см.
- Укладка бетона или камня непосредственно на пучинистый грунт без песчано-щебеночной подушки.
- Игнорирование геотекстиля, из-за чего щебень заиливается почвой за 2–3 года.
- Отсутствие уклона конструкции в сторону удерживаемого массива.
- Отсутствие гидроизоляции на задней поверхности стенового блока.
- Использование неморозостойких материалов (например, силикатного кирпича).
- Отсутствие поперечных дренажных отверстий в монолитных бетонных стенах.
- Слишком быстрая засыпка грунтом до полного высыхания кладочного или бетонного раствора.
Интеграция стенки в садовый дизайн и подбор растений
Сделать инженерный объект ключевым украшением территории помогут правильные техники озеленения. Садоводство на террасах требует грамотного выбора ампельных и почвопокровных культур, устойчивых к пересыханию почвы.
Отличным решением для посадки в швы подпорных стенок из камня является Аубриета дельтовидная (Aubrieta deltoidea) из семейства Капустные (Brassicaceae). Это многолетнее растение родом из Средиземноморья образует пышные каскады фиолетовых и розовых цветов, полностью скрывающих жесткие границы камня.
Лайфхаки по оформлению и выбору растений:
- Высадка ампельных многолетников на верхних кромках террас для создания свисающих зеленых «водопадов».
- Использование вертикального озеленения лианами (деревичный виноград, клематисы) у подножия.
- Размещение встроенных подсветок и светодиодных лент под козырьки камней.
- Обустройство встроенных скамеек и ступеней непосредственно в массиве стены.
- Создание альпийских горок в нишах сухой каменной кладки.
- Комбинирование контрастных фактур: гладкого бетона и дикого рваного камня.
- Использование щебня разных фракций и оттенков для мульчирования верхних ярусов.
Реальные временные рамки строительства и службы конструкции
Сроки монтажа напрямую зависят от технологии. На создание сооружения из габионов или сухой кладки длиной 10 метров уходит от 3 до 5 дней. Строительство монолитной бетонной конструкции с облицовкой займет от 3 до 4 недель, так как бетону требуется время на набор прочности (минимум 28 дней).
Цена подпорной стенки формируется из стоимости материалов, доставки и объема земляных работ. Затраты окупаются долговечностью: правильно сделанное бетонное сооружение служит более 50 лет, а габионные структуры со временем становятся только прочнее за счет прорастания корней травы.
Сравнение подпорных стен с георешетками и террасированием
Укрепить склон можно не только капитальными стенами. Зачастую садоводы выбирают альтернативные варианты, исходя из уклона и бюджета.
Я рекомендую совмещать георешетки с подпорными стенками при обустройстве очень высоких или крутых склонов. Георешетка удерживает основной массив в глубине, а стенка формирует аккуратный нижний уступ.
Таблица 4: Сравнение методов укрепления склона
| Метод укрепления | Предельный уклон | Эстетика | Затраты | Сфера применения |
|---|---|---|---|---|
| Капитальная подпорная стенка | До 90 градусов | Очень высокая | Высокие | Резкие перепады высот, террасы |
| Объемная георешетка | До 45 градусов | Средняя (газон) | Низкие | Пологие и средние склоны |
| Террасирование откосами | До 30 градусов | Высокая | Средние | Большие по площади участки |
| Высадка кустарников-почвопокровников | До 20 градусов | Естественная | Минимальные | Небольшие естественные холмы |
| Геотекстиль с засыпкой щебнем | До 25 градусов | Техническая | Низкие | Хозяйственные зоны, канавы |
Часто задаваемые вопросы о подпорных сооружениях
Нужен ли фундамент под низкую подпорную стенку?
Если высота конструкции не превышает 30 см, полноценный бетонный фундамент не требуется. Достаточно снять дерн и обустроить утрамбованную песчано-щебеночную подушку толщиной 15–20 см.
Какой дренаж лучше использовать для бетонной стенки?
Оптимально комбинировать пристенный дренаж из гравия с перфорированной дренажной трубой у основания и закладывать поперечные пластиковые гильзы диаметром 50 мм через каждый метр стены.
Можно ли построить подпорную стенку из старых автомобильных покрышек?
Да, это бюджетный вариант. Покрышки укладывают сдвигом, скрепляют между собой и засыпают щебнем с землей. Однако эстетика такой конструкции уступает камню или габионам.
Как рассчитать толщину бетонной подпорной стены?
Для стандартных грунтов толщина стены в верхней части должна быть не менее 20 см, а в основании — около 1/3 от ее полной высоты над уровнем земли.
Что делать, если подпорная стенка начала наклоняться вперед?
Это признак плохого дренажа или слабого фундамента. Потребуется разгрузить стену: выкопать грунт сзади, усилить дренаж, а при необходимости установить внешние контрфорсы или укосы.
Нужно ли армировать подпорную стенку из блоков?
Да, вертикальные арматурные прутья закладывают в фундамент и прогоняют через пустоты блоков, заполняя их бетоном. Также горизонтально армируют кладочной сеткой каждый 2–3 ряд.
Какая подпорная конструкция обходится дешевле всего?
Наиболее экономична подпорная конструкция из деревянного бруса или габионных сеток, заполненных местным булыжником и карьерным камнем.
Обязательно ли делать наклон стенки в сторону грунта?
Желательно. Наклон в 10–15 градусов существенно компенсирует опрокидывающее давление почвы и увеличивает пространственную устойчивость сооружения.
