Ветрогенератор из стиральной машины своими руками

Цена вопроса

Для европейских стран и части Америки переход на альтернативные источники питания стал повседневным и вполне себя оправдывающим. К этому списку потихоньку подтягивается и Россия. Но, к сожалению, по многим вопросам эти технологии недоступны для большинства.

В первую очередь, это касается стоимости поставляемого оборудования. Окупаемость материала при стабильной работе наступает в среднем через 10 лет. Поэтому ветрогенераторы являются долгосрочным проектом, затраты на который нужно рассматривать по совокупности факторов.

Но для владельцев уже установленного оборудования предусмотрен небольшой сюрприз. Так в ряде стран существует своеобразный кэшбек на электроэнергию, получаемую от альтернативных источников. Законодательством предусмотрена возможность оплаты энергии, которую частник «впрыскивает» в общую магистраль и это уменьшает сроки окупаемости.

Но особенностями российского рынка, и украинского в частности, будут различные бюрократические проволочки, которые сводят на нет все порывы использования альтернативной энергии. Умельцы самостоятельно изготавливают ветряк своими руками для нужд собственного хозяйства и под заказ.

Особенности сборки вертикального ветрогенератора из автомобильного генератора своими руками

Когда «самоделкины» задумываются, как сделать ветрогенераторы на 220В своими руками, чаще всего используют именно автомобильные генераторы в качестве основы. Собрать его несложно, а для работы потребуются:

генератор в 12В от авто;
аккумулятор;
преобразователь с 12 на 220 Вт с мощностью 1,2 кВт;
бочка или ведро алюминиевое или стальное для лопастей;
контрольная лампочка от авто;
выключатель;
вольтметр;
провода из меди с сечением более 2 мм;
хомута для крепления.

Для сборки ветрогенератора вертикального своими руками потребуются рулетка и карандаш, набор ключей, электродрель и болгарка, а также ножницы по металлу. Подробная инструкция по монтажу приведена ниже.

Таблица 2. Сборка вертикального ветрогенератора из автомобильного генератора

Действие	Изображение
Подготовленную металлическую емкость необходимо разметить и разрезать на 4 равные части, только делать это надо не до конца. В каждой детали просверлите отверстия для болтов, которые должны быть симметричными.
Не до конца прорезанные лопасти слегка отгибают, от этого процесса напрямую зависит скорость вращения, поэтому заранее решите в какую сторону должно вращаться оборудование.
Необходимо закрепить лопасти на шкиве, а генератор при помощи хомутов установить на мачту, а также собрать проводку по заготовленной схеме.
Главное правильно подсоединить провода, к которым в щитке подсоединяется аккумулятор, а также преобразователь.

Чтобы вам было проще сориентироваться, посмотрите видеоматериал по варианту сборке ветрогенератора из автомобильного генератора своими руками.

Если вы решили изготовить мини ветряк своими руками, то важным вопросом станет выбор подходящего генератора. Одним из лучших вариантов будет использование в процессе переделки асинхронного двигателя. Данный тип двигателей имеет широкое распространение и применяется, в том числе, и в обычных стиральных машинах. Так что если у вас имеется исправный двигатель от старой стиральной машины, то вполне реально преобразовать его в генератор для вашей мини электростанции.

Для того чтобы собрать ветрогенератор из стиральной машины понадобится приобрести магниты (лучше всего неодимовые). Их покупка станет одной из основных статей расходов при реализации данного проекта.

Для установки этих магнитов необходимо переделать ротор двигателя. Для этого при помощи токарного станка нужно сделать углубления под магниты. Затем необходимо выполнить шаблон, который поможет правильно разместить магниты. На сами же магниты желательно нанести метки, которые поспособствуют их правильному размещению.

После этих предварительных мероприятий можно приступать к прикреплению магнитов. Одним из самых простых вариантов является просто приклеить их при помощи «Суперклея».

После того как магниты приклеены нужно обернуть ротор бумагой, а полости между магнитами залить эпоксидной смолой. После высыхания смолы необходимо снять оболочку и отшлифовать ротор наждачной бумагой. Главной проблемой подобных генераторов является залипание. Чтобы избежать этого магниты лучше всего устанавливать с небольшим скосом.

Генератор готов. Теперь чтобы завершить ветряк из двигателя стиральной машины необходимо изготовить вращающуюся часть. Есть множество материалов, из которых можно изготовить лопасти, а вот вариантов их размещения всего два: горизонтальный (являющийся классическим) и вертикальный (появившийся не так давно). Конкретный вариант необходимо подбирать исходя из ваших потребностей, но для небольших ветряков, к каковым без сомнения относится и ветрогенератор из двигателя стиральной машины, все же лучше подойдет вертикальное размещение, так как коэффициент эффективного использования воздушных потоков при подобном размещении выше. После присоединения подвижной части остается лишь установит ветряк и присоединить его к аккумуляторам.

Простой ветрогенератор можно сделать из нескольких неисправных жестких дисков и водяной помпы от стиральной машины. Альтернативная энергия ближе чем кажется, хлама сейчас для изготовления подобных нужных штуковин более чем предостаточно. Такая конструкция конечно не будет питать весь ваш дом электричеством, но для зарядки всевозможных USB гаджетов вполне сгодится.

Правовые аспекты установки ветряного электрогенератора

Ветрогенератор является необычной собственностью, обладание этим устройством связано с соблюдением определённых правил и законов. Если устройство устанавливается недалеко от мостов, аэропортов и тоннелей, то высота мачты не должна превышать 15 м. Уровень создаваемого шума не должен превышать 70 дБ днём и 60 дБ ночью. Необходима защита от создания телепомех. Экологические службы не должны предъявлять претензии по поводу создания препятствий для миграции перелётных птиц. Желательно перед началом строительства по каждому параметру провести юридическую консультацию и иметь официальные документы. Никакого налогообложения за производство электроэнергии для собственных бытовых нужд законами не предусмотрено.

ФОТО: YouTube.comВетряк

Целесообразность изготовления

Ответить на вопрос нужен или не нужен ветрогенератор, каждый должен для себя сам. Но вот если вопрос стоит остро и существует лишь дилемма покупать ветряк или делать, мы приведем вам конкретные цифры. Ветрогенератор китайского производства в сборе «со всеми потрохами» и монтажом (что называется «под ключ») обойдется вам в 75 000 рублей и это по докризисным ценам. Ветрогенератор из стиральной машины, сделанный своими руками обойдется в среднем в 3500 рублей (может быть чуть дороже, если есть «напряг» с металлоломом). Как говорится, почувствуй разницу.

Разумеется, дело не только в деньгах, чтобы «довести до ума» самодельный ветрогенератор, потребуется немало времени, смекалка и «золотые руки», но в целом результат стоит того, ведь на выходе вы получите стабильное устройство мощностью 2,5 кВт. Этого хватит, чтобы по минимуму электрифицировать небольшую дачу. В частности, наш ветряк обеспечивает освещение двух комнат дачного домика, работу компьютера и небольшого переносного телевизора.

Преимущества самодельного ветрогенератора

Основным преимуществом, определяющим выбор большинства пользователей, является разница в стоимости заводского комплекта и самодельного ветряка. Для равноценных по мощности и производительности комплектов она может составить 10- и даже 20-кратное значение. Если относительно недорогой китайский ветрогенератор обойдется в 75000 рублей, то самодельный ветряк потребует около 3500, или немного больше. Разница настолько значительна, что долго раздумывать над выбором не приходится.

Кроме того, самодельные устройства обладают рядом значительных преимуществ, незаметных на первый взгляд, но значительно облегчающих эксплуатацию и увеличивающих срок службы установки:

высокая ремонтопригодность. Для человека, своими руками изготовившего сложное устройство, никаких проблем с ремонтом, настройкой или какими-либо конструктивными изменениями быть не может
возможность изменения рабочих параметров. Созданное устройство не удовлетворяет потребности пользователей? Причины этого вполне понятны изготовителю, который всегда может изменить характеристики установки, добавив нужные элементы или детали
срок службы самодельных установок практически неограничен. Любой узел, выработавший свой ресурс, заменяется на более свежий или мощный по необходимости. Установка, подвергающаяся постоянной модернизации и обновлению, в любом случае будет служить столько, сколько понадобится ее владельцу.

Часто звучат доводы о больших затратах времени и непредсказуемых результатах изготовления ветряка своими руками. Время уходит, это бесспорно. Результат полностью предсказать тоже невозможно, так как в расчет надо принимать совершенно неизвестные величины, а поведение воздушных потоков предсказать пока никто не в состоянии. Но большинство этих вопросов открыты и для купленного ветрогенератора, и, если его мощность окажется подобрана с ошибками, то деньги будут потрачены напрасно, чего не случается с самодельными комплектами.

Необходимые материалы

В качестве основы агрегата можно использовать автомобильную ступицу с тормозными дисками.

Солнечная батарея своими руками — пошаговая инструкция как изготовить и провести монтаж солнечной батареи в домашних условиях (фото и видео-инструкция)
Как подобрать солнечную электростанцию: готовые решения, принцип работы, как выбрать и установить своими руками (фото + видео-инструкция)
Солнечные коллекторы для отопления дома: преимущества, недостатки, мифы, правда и отзывы владельцев (130 фото + видео)

В случае применения б/у ступицы, произведите ее обслуживание. Необходимо выполнить разборку, убрать следы коррозии и загрязнения, нанести смазку на подшипники.

Собираем ветряк из стиральной машинки

Вот основные этапы сборки ветрогенератора своими руками из старой стиральной машинки:

Покупка неодимовых магнитов и монтаж их в выемки, сделанные на роторе двигателя. Прикреплять магниты нужно на суперклей. Затем идёт обёртывание бумагой и заливка оставшегося свободного места эпоксидной смолой.
Подготовка оси. Ее желательно заказать в токарной мастерской.
Монтаж держателя. Для его изготовления используем стальной прут.
Закрепление генератора.
Приваривание держателя с генератором к оси.
Изготовление лопастей.
Сборка ветрогенерирующего устройства. На этом этапе к несущей рейке прикрепляем закрытый защитным кожухом генератор, лопасти, хвост и ротор. Двигатель устанавливаем, используя шарнирное соединение. Мачту монтируем в основание из бетона и закрепляем на четыре болта.
Подсоединение ветрогенератора к распределительному щитку.
Проведение тестов.

Какие энергозатраты способна покрыть установка?

Установка ветрогенератора рентабельна, если скорость ветра достигает 4 м/с.

В этом случае можно обеспечить практически все потребности:

Прибор мощностью 0,15-0,2 кВт позволит перевести на эко-энергию освещение комнат. Можно будет также подключить компьютер или телевизор.
Ветроустановка мощностью 1-5 кВт хватит для обеспечения работы основной бытовой техники, включая холодильник и стиральную машину.
Для автономной работы всех приборов и систем, включая отопительную, нужен ветряной генератор мощностью 20 кВт.

При проектировании и сборке ветряка из двигателя стиральной машины нужно учитывать нестабильность скорости ветра. Электричество может исчезнуть в любую секунду, поэтому технику нельзя подключать напрямую к генератору.

Требуются аккумуляторы и контроллер заряда, т.к. электроприборы нуждаются в напряжении 220В.

Как сделать ветрогенератор своими руками на 220В

Чтобы обеспечить частный дом постоянным потоком электроэнергии при средней скорости ветра в 4 м/с достаточно:

0,15-0,2 кВт, который идут на основные потребности;
1-5 кВт на электрооборудование;
20 кВт на весь дом с отоплением.

При этом стоит учитывать, что ветер дует не всегда, поэтому своими руками ветряк для дома стоит обеспечить аккумулятором с контроллером заряда, а также инвертором, к которому подсоединяют приборы.

Для любой модели самодельного ветряка потребуются основные элементы:

ротор – часть, которая вращается от ветра;
лопасти, обычно их монтируют из дерева или легкого металла;
генератор, который будет преобразовать силу ветра в электроэнергию;
хвост, помогающий определить направления потоков воздуха (для горизонтального варианта);
горизонтальная рея для удержания генератора, хвоста и турбины;
матча;
провод соединительный и щиток.

В комплектации щитка будет аккумулятор, контроллер и инвертор. Рассмотрим два варианта, как вделать ветряной генератор своими руками.

Статья по теме:

Сравниваем плюсы и минусы установки

Ветрогенераторы используют уже многие годы, их конструкции постоянно совершенствуются, а ветер – легкодоступный источник энергии.

Устройства, работающие от него, абсолютно безопасны для экологии и удобны, т.к. располагаются на мачтах и не занимают полезную площадь. Их просто обслуживать и ремонтировать.

Из-за нестабильности работы ветрогенераторов приходится изобретать способы обеспечения домов дополнительной энергией. Хороший вариант – сочетание ветряных и солнечных установок

Ветряки шумят при работе. Звук может быть громче или тише, но есть он всегда. Иногда это мешает владельцам домов и даже соседям.

Можно отметить и другие неудобства. Ветер – непредсказуемая стихия, поэтому работа генераторов нестабильна и приходится аккумулировать энергию, чтобы не остаться без электричества в периоды штиля.

Оптимальное расположение ветряков

Мощность ветрогенератора зависит не только от параметров турбины.

Географическое положение. Наиболее выгодное место расположения ветроустановок – местность с сильными ветрами. Оптимальны места, где присутствуют регулярные, сильные порывы ветра, обеспечивающие высокую эффективность ветряка. Наиболее благоприятные условия преобладают в регионах, где много ветреных дней.

Преобладающее направление ветров
Если, например, большинство ветров дуют с запада, нужно обратить особое внимание на западное направление. В данном случае небольшие электростанции, построенные с западной стороны здания, сработают намного эффективнее, чем турбины, расположенные на восточной стороне.

Форма близлежащей территории влияет на эффективность турбин
Чем меньше препятствий, тем лучше условия работы. Любые «препятствия» создают ветровую турбулентность, что вредит работе ветряка

Важно правильно расположить домашние ветрогенераторы на участке.

Ветровые турбины нужно размещать выше поверхности крыши. Обычно их устанавливают:

непосредственно на крыше;
на мачте длиной 12 метров.

Единственное исключение – небольшие ветряные электростанции, расположенные на холме, расположенном на некотором расстоянии от дома. Пространство не должно быть закрыто деревьями, другими зданиями.

При определении оптимального расположения ветряка на заднем дворе, нужно учитывать здания, естественные препятствия, расположенные за пределами участка.

Принцип работы

Устройство состоит из ротора с лопастями, электрогенератора, мачты для установки, инверторов, аккумулятора, контролёра заряда, проводов, по которым проходит электроэнергия. Мачта может быть с растяжками и без них. В зависимости от типа сооружения, иногда она способна опускаться для профилактики или ремонта устройства.

Ветрогенератор — устройство для преобразования энергии силы ветра в электрическую

Работа ветрогенератора включает в себя 5 основных этапов:

Ветер раскручивает ротор или лопасти.
Происходит соединение электрогенератора и ротора.
Выработанная энергия поступает сначала на контролёр заряда, а после этого на аккумулятор.
Затем она проходит к инверторам и преобразуется из 12 в 220 Вольт (или из 24 в 380 Вольт).
Электроэнергия подаётся в сеть.

Мощности ветрогенератора хватает для уличного освещения, сигнализации и других устройств

Что понадобится

В качестве исходной базы для постройки устройств могут использоваться различные узлы от бытовой техники и автомобилей. Некоторые необходимые в процессе работы инструменты и материалы могут различаться в зависимости от основы устройства.

Для создания из стиральной машины

Для выполнения работы по созданию ветрогенератора из стиральной машины будут необходимы:

электродвигатель от стиральной машины с мощностью 1,4-1,6 кВт;
32 неодимовых магнита с диаметром 10-12 мм;
наждачная бумага;
эпоксидная смола или холодная сварка;
шуруповерт;
выпрямитель тока;
тестер.

Для создания из асинхронного двигателя

Для изготовления устройства из асинхронного двигателя для частного дома могут понадобиться:

стальная водопроводная труба с наружным диаметром 70-80 мм для постройки мачты;
материал для лопастей рабочего колеса (алюминиевая трубка, тонкие деревянные доски, стеклоткань) или готовые лопасти фабричного изготовления;
материалы для изготовления фундамента (доски, обрезки трубы или профиля, цементный раствор);
стальной трос;
тонкий листовой металл или влагоустойчивая фанера для хвостовика;
асинхронный двигатель (наиболее популярны модели АИР80 или АИР71);
дополнительные неодимовые магниты.

Для создания из пластиковых бутылок

Для изготовления небольшого ветрогенератора на основе пластиковых бутылок не потребуются дорогостоящие материалы.

Материалы и инструменты для сборки ветрогенера из пластиковых бутылок:

стальная или хромированная трубка с диаметром 25 мм и толщиной стенок до 1,0 мм с общей длиной 3000 мм;
цилиндрические пластиковые бутылки с объемом 1,5 литра — 16 штук (при использовании бутылок большего объема, возможно, придется пересчитывать размеры вала);
крышки от бутылок в количестве 16 единиц;
шариковые подшипники №205 (подойдут также других серий с диаметром отверстия под вал 25 мм);
пара хомутов с размером 6/4″(применяются в качестве корпусов подшипников);
два хомута 3/4″, которые будут служить точками крепления ветрогенератора;
дополнительный хомут для установки генератора (в приведенном ниже примере используется изделие с размером 3,5″);
девять винтов размера М4*35 с гайками М4;
32 шайбы М5 для установки крышек;
трубка резиновая с внутренним диаметром 25 мм (отрезок 150-200 мм);
втулка с наружным диаметром 25 мм и внутренним отверстием 9-10 мм;
шаговый электродвигатель мощностью до 10 Вт;
генератор от велосипеда;
фонарь с динамо;
дрель или шуруповерт;
ножовка по металлу;
сверла для выполнения отверстий в металлической трубе диаметром 4 и 8 мм;
отвертка с крестообразным и плоским жалом;
гаечный ключ 7 мм.

Для создания из электродвигателя

Необходимые материалы:

генератор от автомобиля;
исправный аккумулятор 12 в;
инвертор с мощностью не менее 1 кВт для преобразования постоянного тока с напряжением 12 Вольт в переменный 220 Вольт;
бочка 200 литров для изготовления лопастей;
лампочка на 12 в для контроля;
выключатель и вольтметр;
медная проводка с сечением проводов от 2,5 мм²;
труба с диаметром около 45-50 мм для оси;
трубы с диаметром от 100 мм для постройки мачты;
подшипники;
сварочный аппарат;
цементный раствор;
тросы растяжек с диаметром 6 мм и анкеры для крепления к земле;
крепеж (метизы, хомуты и прочее).

Инструменты:

рулетка;
карандаш и чертилка по металлу;
набор гаечных ключей;
дрель или шуруповерт;
емкость для замешивания раствора;
сверла по металлу;
болгарка и несколько запасных кругов;
ножницы по металлу;
напильники и наждачная бумага.

Преимущества самодельного ветрогенератора

высокая ремонтопригодность. Для человека, своими руками изготовившего сложное устройство, никаких проблем с ремонтом, настройкой или какими-либо конструктивными изменениями быть не может
возможность изменения рабочих параметров. Созданное устройство не удовлетворяет потребности пользователей? Причины этого вполне понятны изготовителю, который всегда может изменить характеристики установки, добавив нужные элементы или детали
срок службы самодельных установок практически неограничен. Любой узел, выработавший свой ресурс, заменяется на более свежий или мощный по необходимости. Установка, подвергающаяся постоянной модернизации и обновлению, в любом случае будет служить столько, сколько понадобится ее владельцу.

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Типовая конструкция

Все конструкции ветряков для выработки электроэнергии, собранные своими руками, строятся по единому принципу. Обязательно наличие:

Мачта. Представляет собой длинный шест с креплением на крыше или земле.

Основной элемент-генератор, который продуцирует электричество для нужд хозяйства. Используют готовый мотор, купленный в отделе запчастей, снятый со старого автомобиля, собранный собственноручно.

Последний тип представляет интерес только для истинных любителей самоделок, так как разборка, сборка, перемотка занимают много времени, а в результате есть вероятность неисправности. Но в чем прелесть домашних поделок – возможность новых изобретений и альтернативных конструкций.

Стабилизатор напряжения. Регулирует мощность потока при перепадах.

Аккумулятор. Необходим для накопления, хранения и перераспределения электроэнергии. Даже в отсутствие ветра батарея обеспечивает бесперебойную подачу из запасов до полного истощения.

Вращающийся пропеллер. Различают модификации, насаживаемые на генератор и соединенные при помощи систем передач.

Инструкция по сборке ветряка из стиралки

Давайте рассмотрим, как собрать простую установку своими руками, используя в качестве основы электродвигатель от стиралки.

Этап #1 — подготовка необходимых материалов

Для создания самодельного ветряка из двигателя стиральной машины требуется приобрести несколько деталей.

Некоторые из них наверняка найдутся в старых бытовых приборах, а какие-то придется купить:

ротор с лопастями — изготовить лопасти можно своими руками;
редуктор, который будет регулировать скорость вращения ротора ветряка;
кожух, предназначенный для защиты элементов ветряка от влаги и других негативных факторов среды;
аккумулятор, функция которого заключается в накоплении энергии и питании электроприборов, когда лопасти не вращаются;
инвертор для трансформации тока;
хвостовая часть, с помощью которой установка поворачивается по ветру;
мачта, на которой будет крепиться конструкция.

Все эти детали по отдельности стоят денег, а чтобы собрать их в целостную конструкцию, придется потратить немало времени.

Галерея изображенийФото из Для ветряка потребуется двигатель из обычной стиральной машины. Также придется покупать неодимовые магниты или готовый магнитный ротор. Стоимость этой детали колеблется в пределах 2.5-3 тысяч рублей. Если потребуется, такой ротор можно будет установить в стиральную машину без каких-либо переделок или усовершенствованийНеодимовые магниты – недешевое удовольствие, а их установка – долгая и кропотливая работа, поэтому имеет смысл подсчитать возможные расходы и сразу купить правильный ротор. Китайская модель обойдется в те же деньги, что и комплект магнитовЧтобы самостоятельно изготовить ротор для ветряной установки, потребуется сделать специальную форму, рассчитать правильный угол расположения магнитов и позаботиться об их сверхнадежной фиксации. Если деталь собрана с ошибками, ветрогенератор не будет работать вовсе или его эффективность сильно снизитсяДля самостоятельной сборки ветряной энергоустановки используют шаблоны. Рисовать его от руки – тяжелая работа, а ошибки почти неизбежны. В решении этой задачи поможет обычный принтер. Распечатанный шаблон будет более точным. Если же вкрадется ошибка, чертеж легко исправить на компьютереДвигатель для изготовления ветрякаНеодимовые магниты для сборки ветрякаСборка ротора самодельного ветрогенератораШаблон для крепления катушек

Для изготовления генератора потребуется электродвигатель со стиральной машины 1,5 кВт.

Также нужно будет купить 32 неодимовых магнита по 0.5, 1, 2 см, клей, наждачную бумагу и холодную сварку или эпоксидную смолу.

Неодимовые магниты можно заказать по интернету или приобрести в оффлайновых торговых точках. Их необходимо будет установить на ротор.

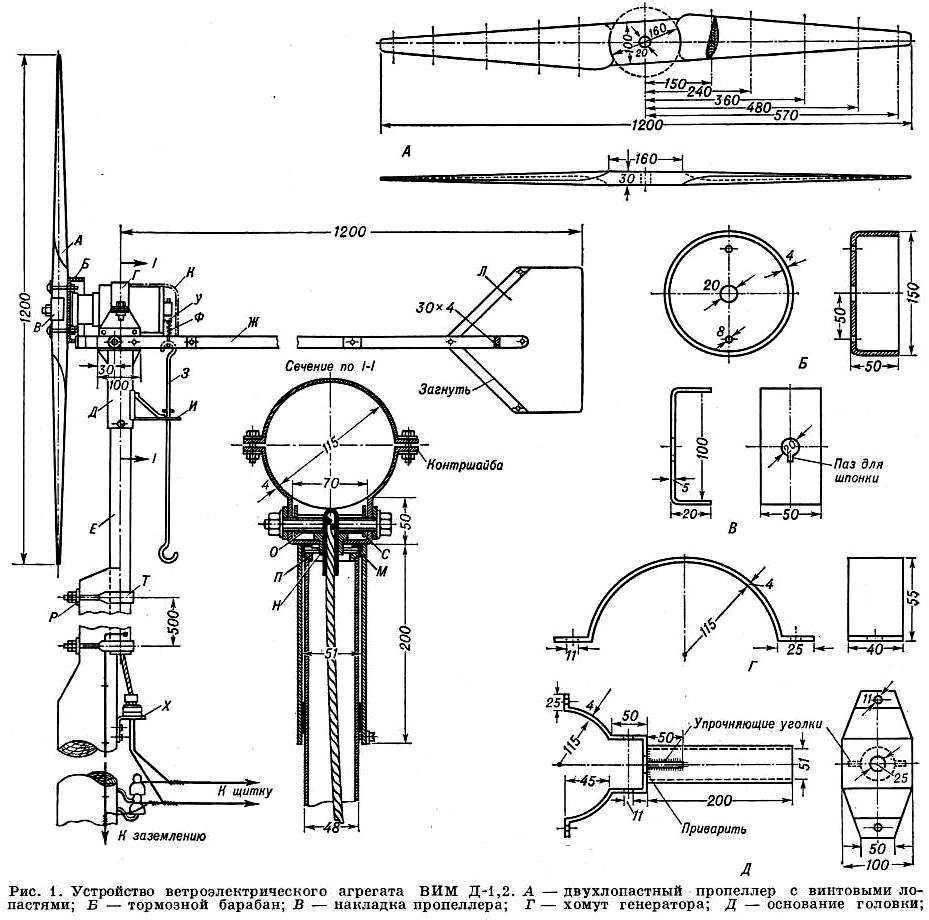

Этап #2 — изготовление каркаса ветряка

С ротора асинхронного двигателя снимают сердечники и частично срезают с помощью токарного станка (глубина 2 мм). В сердечниках прорезают пазы глубиной в 5 мм.

Когда сердечники готовы, нужно установить магниты на положенные места. Сначала делают жестяное покрытие для сердечника, после чего ставят магниты на равном расстоянии друг от друга.

Важно соблюдать правильную дистанцию, иначе со временем магниты слипнутся, а мощность ветрогенератора значительно снизится

Готовый шаблон с магнитами укладывают на ротор, а пробелы заполняют эластичной холодной сваркой или эпоксидной смолой. Когда работа закончена, нужно аккуратно зажать в тисках ротор и отшлифовать поверхности наждачкой.

Остается только убедиться в прочности болтов корпуса и подшипника. Если детали износились, их лучше заменить.
